Глава 5

РУЧНЫЕ СИГНАЛЫ

  5.1.Ручными сигналами предъявляются требования:

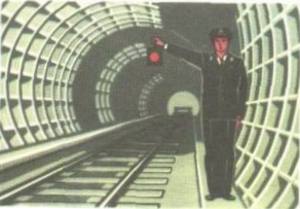

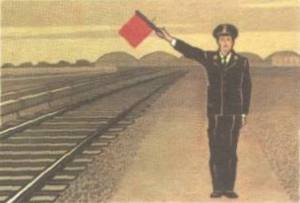

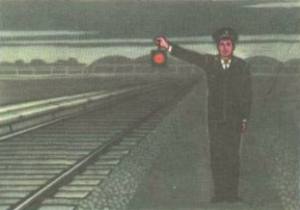

  а)красным развернутым флагом днем на наземных путях и красным огнем ручного фонаря ночью и в тоннелях (рис. 5.1 - 5.3) - "Стой!".

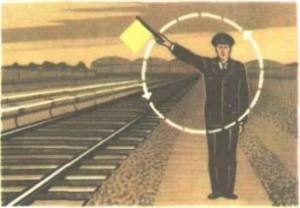

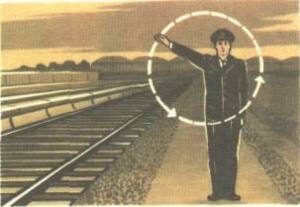

  При отсутствии днем красного флага, а ночью ручного фонаря с красным огнем сигналы остановки подаются:   днем на наземных путяхдвижением по кругу желтого флага, руки или какого-либо предмета(рис. 5.4 и 5.5);

Рис.5.1
Рис.5.1

Рис.5.2
Рис.5.2

Рис. 5.3
Рис. 5.3

Рис. 5.4
Рис. 5.4

Рис. 5.5
Рис. 5.5

Рис. 5.6
Рис. 5.6

Рис. 5.7
Рис. 5.7

Рис. 5.8
Рис. 5.8

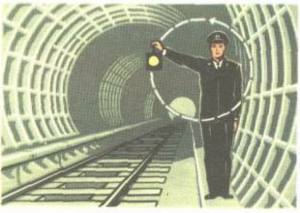

ночью и в тоннелях движением по кругу фонаря с огнем любого цвета (рис. 5.6);

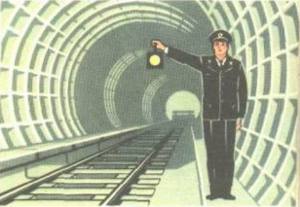

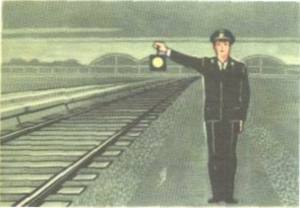

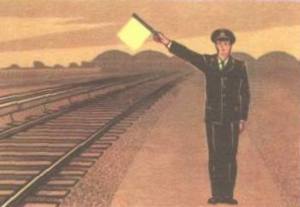

  б)желтым развернутым флагом днем на назем­ных путях ижелтым огнем ручного фонаря ночью и в тоннелях (рис. 5.7—5.9) — "Разрешается движение со скоростью, указанной в предупреждении или в приказе начальника метрополитена, а при отсутствии этих указаний — со скоростью не более 25 км/ч".

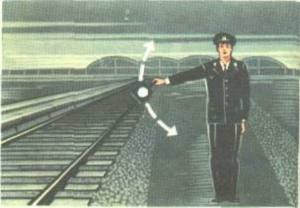

  При отсутствии ручного фонаря с желтым огнем сигнал уменьшения скорости может подаваться медленным движением вверх и вниз ручного фонаря с прозрачно-белым огнем (рис. 5.10).
  5.2. При опробовании автотормозов подаются сигналы:
  требование помощнику машиниста или машинисту произвести пробное торможение (после устного предупреждения):

Рис. 5.9
Рис. 5.9

Рис. 5.10
Рис. 5.10

Рис. 5.11 Рис. 5.12
Рис. 5.11 Рис. 5.12

  днем на наземных путях поднятой вертикально рукой, ночью и в тоннелях поднятым ручным фонарем с прозрачно-белым огнем (рис. 5.11 и 5.12). Помощник машиниста или машинист отвечает одним коротким свистком электроподвижного состава (локомотива) и приступает к торможению;
  требование помощнику машиниста или машинисту отпустить тормоза:
  днем на наземных путях движением руки перед собой по горизонтальной линии, ночью и в тоннелях такими же движениями ручного фонаря с прозрачно-белым огнем (рис. 5.13 и 5.14).
  Помощник машиниста или машинист отвечает двумя короткими свистками электроподвижного состава (локомотива) и отпускает тормоза.

Рис. 5.13 Рис. 5.14
Рис. 5.13 Рис. 5.14

  При опробовании автотормозов во время приемки состава машинистом (локомотивной бригадой) в электродепо или пункте технического обслуживания повторение принятого сигнала о пробном торможении или отпуске тормозов не обязательно.   Для передачи указания при опробовании автотормозов могут применяться радиосвязь или устройства громкоговорящего оповещения.
  5.3. Дежурный по станции (дежурный по приему и отправлению поездов), где вменено в обязанность при отправлении поезда со станции подавать сигнал) "Поезд готов к отправлению", показывает поднятой вертикально вверх в вытянутой руке ручной диск окрашенный в белый цвет с черным кругом в центре (рис. 5.15); для поезда, высадившего пассажиров сигнал также имеет значение "Закрыть двери".
  На станциях закрытого типа в случае неисправности сигнализации положения станционных дверей» сигнал "Поезд готов к отправлению" подается ручным диском дежурным по станции (дежурным по приему и отправлению поездов) через специально открываемую первую дверь.

Рис. 5.15 Рис. 5.16
Рис. 5.15 Рис. 5.16

  Дежурный по станции (дежурный по приему и отправлению поездов) при исполнении служебных обязанностей должен носить головной убор с верхом красного цвета.
  5.4. Для остановки поезда, следующего через станцию без остановки, дежурный по станции (дежурный по приему и отправлению поездов) подает сигнал;
  на станциях открытого типа движением по кругу ручного диска (рис. 5.16);
  на станциях закрытого типа красным огнем ручного фонаря (рис. 5.17).
  5.5. Для безостановочного пропуска поезда с пассажирами, имеющего по расписанию остановку

Рис. 5.17 Рис. 5.18
Рис. 5.17 Рис. 5.18

на станции, дежурный по станции (дежурный по приему и отправлению поездов) подает сигнал:
  на станциях открытого типа движением над головой ручного диска, окрашенного в белый цвет с черным кругом в центре (рис. 5.18);
  на станциях закрытого типа ручным фонарем с прозрачно-белым огнем (рис. 5.19).

  5.6. Сигнал "Открыть двери в поезде" на станциях открытого типа подается дежурным по станции (дежурным по приему и отправлению поездов) движением рук, сходящихся над головой, с ручным диском, обращенным красной стороной к локомотивной бригаде, или без него (рис. 5.20).
  На станциях закрытого типа сигналы "Открыть двери станции и поезда" и "Закрыть двери поезда и станции" подаются порядком, указанным в главе 3 настоящей Инструкции.

Рис. 5.19 Рис. 5.20
Рис. 5.19 Рис. 5.20

Рис. 5.21
Рис. 5.21

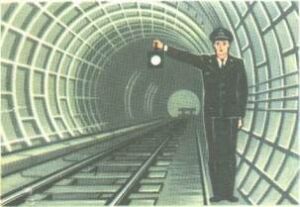

  5.7. При нахождении работников в тоннеле или ночью на перегоне наземного участка в период движения электропоездов, наблюдающий (или старший) в работающей или двигающейся к месту работы группе, убедившись, что все члены группы находятся вне габарита подвижного состава, подает сигнал "Внимание, люди!" прозрачно-белым огнем ручного фонаря в сторону приближающегося поезда (рис. 5.21).
  Машинист, восприняв сигнал наблюдающего (или старшего) группы работников, отвечает одним коротким и одним длинным свистком.
